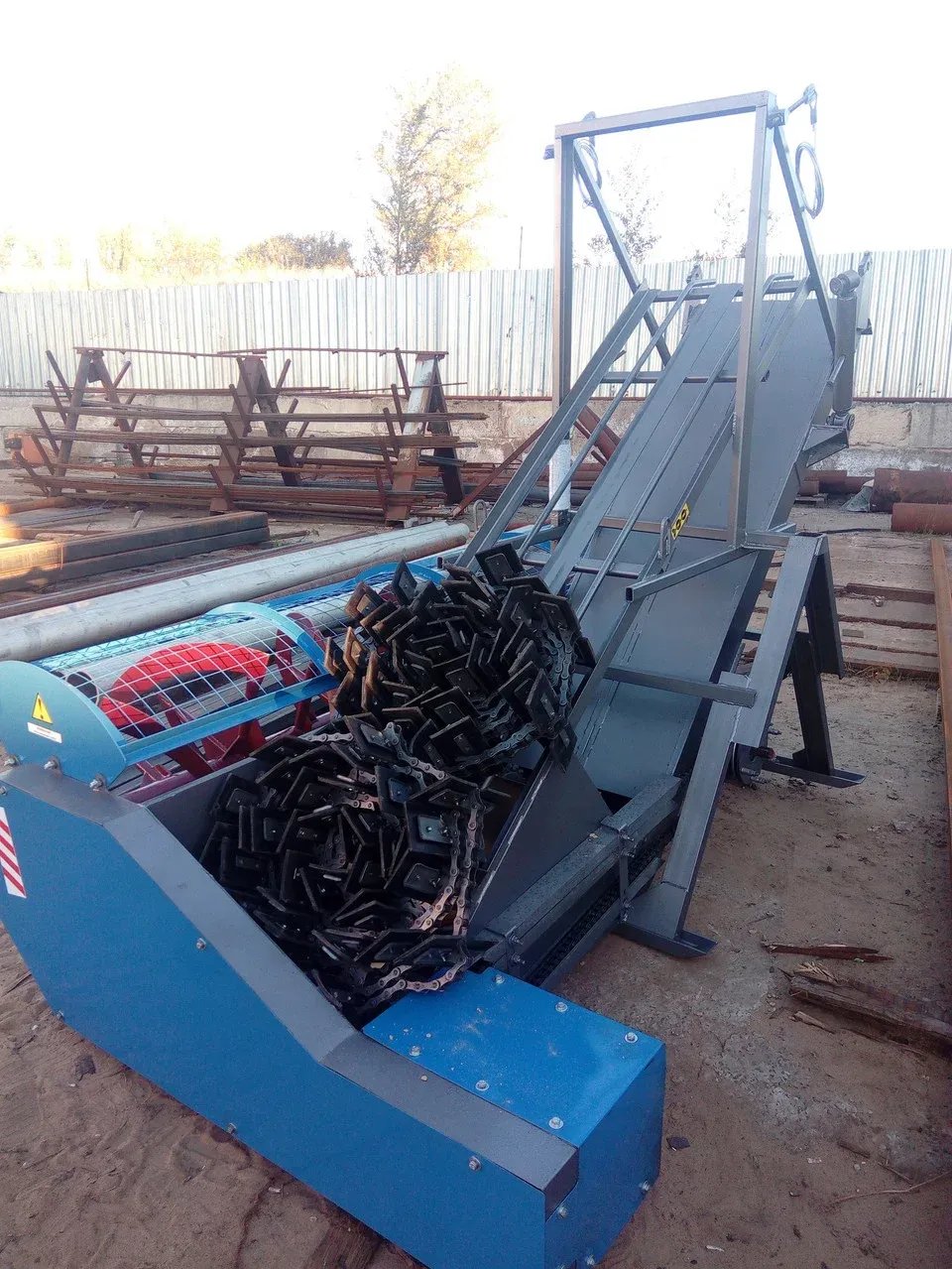

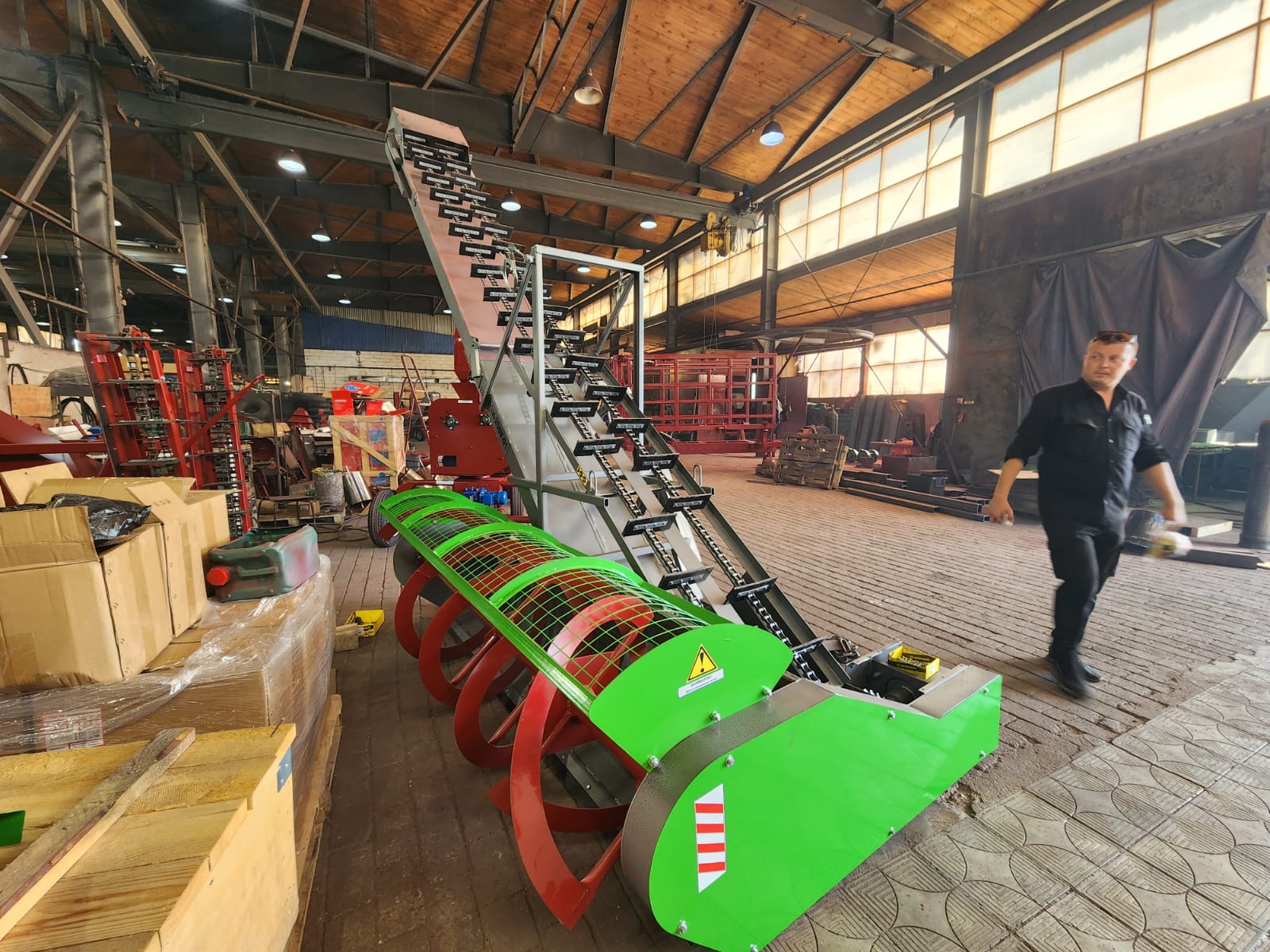

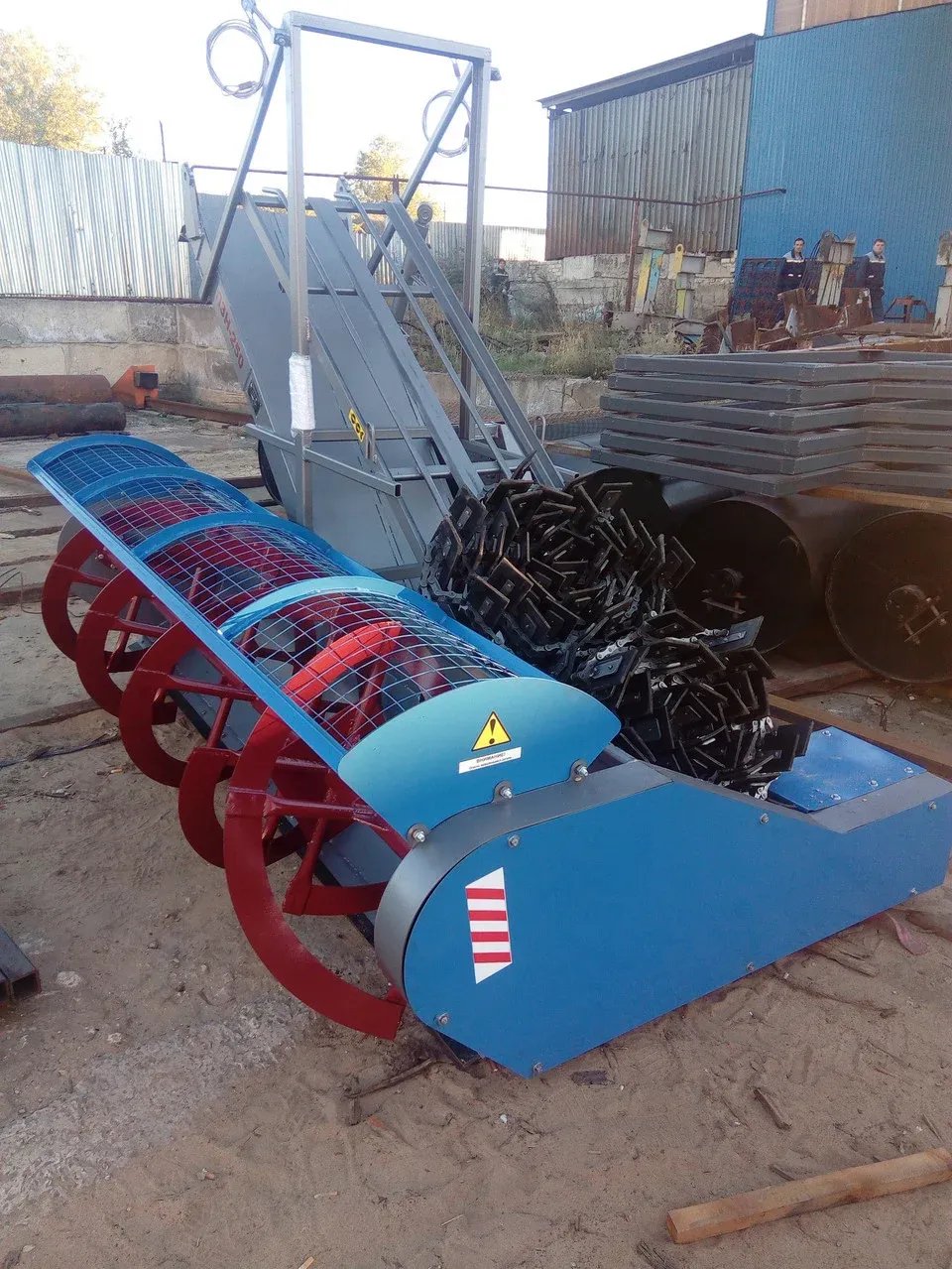

Погрузчик зерна навесной шнековый ПЗН-250
Погрузчик зерна навесной производительность 250 т/ч высота в рабочем положении 3.5м
Погрузка зерна и других легких сыпучих материалов из бурта в транспортные средства и перебуртовки слежавшегося зерна (пшеница, ячмень, кукуруза) на ровных площадях. Загрузчик производителен и мобилен.
Особенности конструкции:

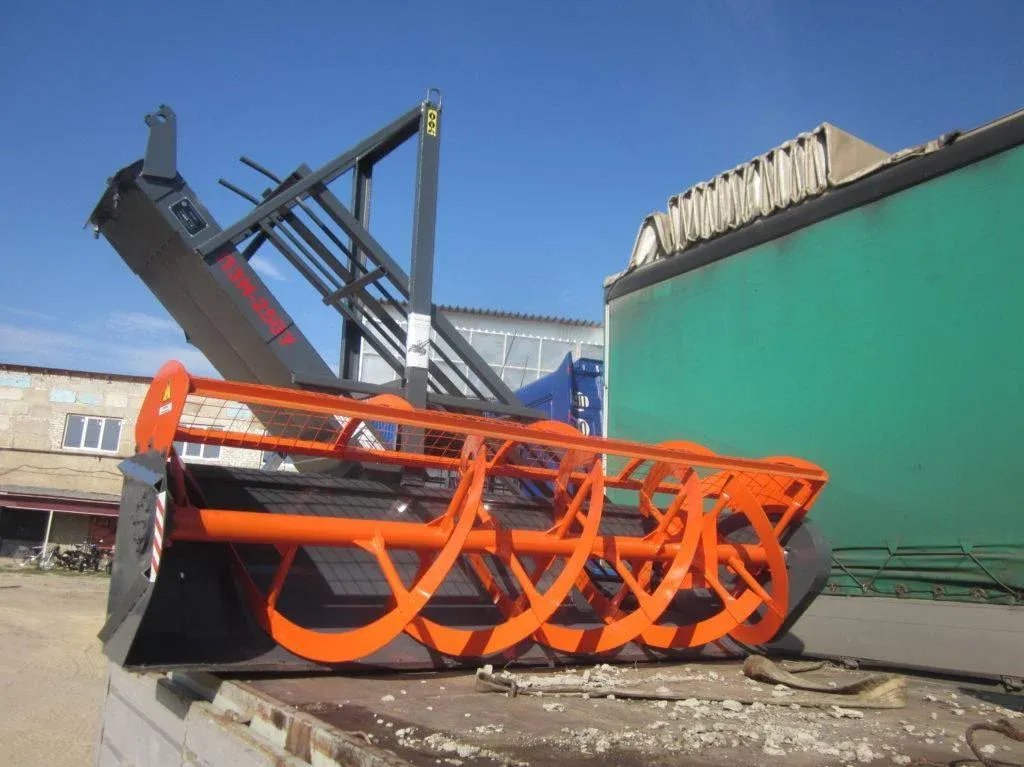

Питатель шнекового типа, который в отличие от скребкового позволяет эффективнее подбирать слежавшееся зерно. Соединение с трактором производится посредством БСУ (быстро соединяющегося устройства).
Агрегатируется с тракторами класса 1.4.
Погрузчик зерна ПЗН-250-01У может выполнять следующие технологические операции.
1.2.1.Погрузка зерна в транспортные средства, в том числе и в транспортные поезда.
1.2.2. Механическое перелопачивание (перебуртовка) зерна на открытых площадках.
Характерная особенность погрузчика: высокая мобильность, он может оперативно перемещаться в пределах площадки, а также переезжать с площадки на площадку внутри хозяйства.
*В дальнейшем, именуется «погрузчик».
- ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Тип — навесной на трактор МТЗ-80-82.
2.2. Питатель — шнек
2.3. Транспортирующий орган — скребковый транспортер
2.4. Техническая производительность, т — час. до 250
2.5 Высота загрузки транспортных средств, мм макс. 3600±100
2.6. Ширина захвата заборного органа, мм 2700
2.7. Ширина желоба транспортера, мм 597
2.8. Шаг установки скребков, мм 304
2.9. Высота скребков, мм 100
2.10. Диаметр шнекового, питателя, мм- 820
2.11. Частота вращения шнекового питателя, об/мин 80
2.12. Высота в рабочем положении, мм 3690 ± 50
2.13. Ширина в рабочем положений, мм 4650 + 50
2.14. Высота в транспортном положении на:
близкие расстояния, мм 2800±50
большие расстояния, мм 2200 ±50
2.15. Ширина в транспортном положении, мм 2830±50
2.16. Масса, кг 940+20
ПРИНЦИП РАБОТЫ :
Погрузчик состоит из следующих основных узлов и механизмов: заборной части (1), транспортера отгрузочного (2), двух ветвей скребкового транспортера (3), винтовой стяжки (4).

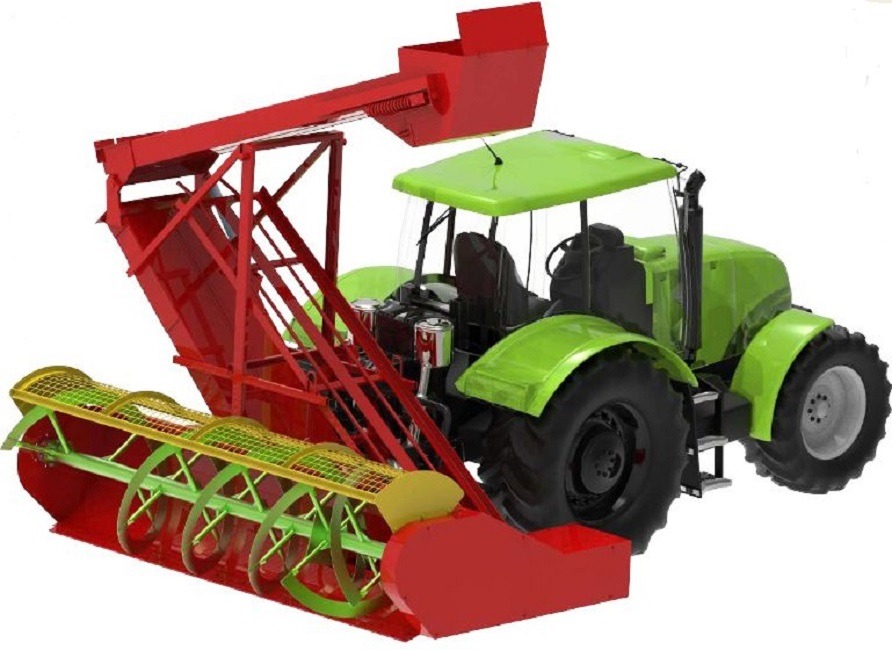

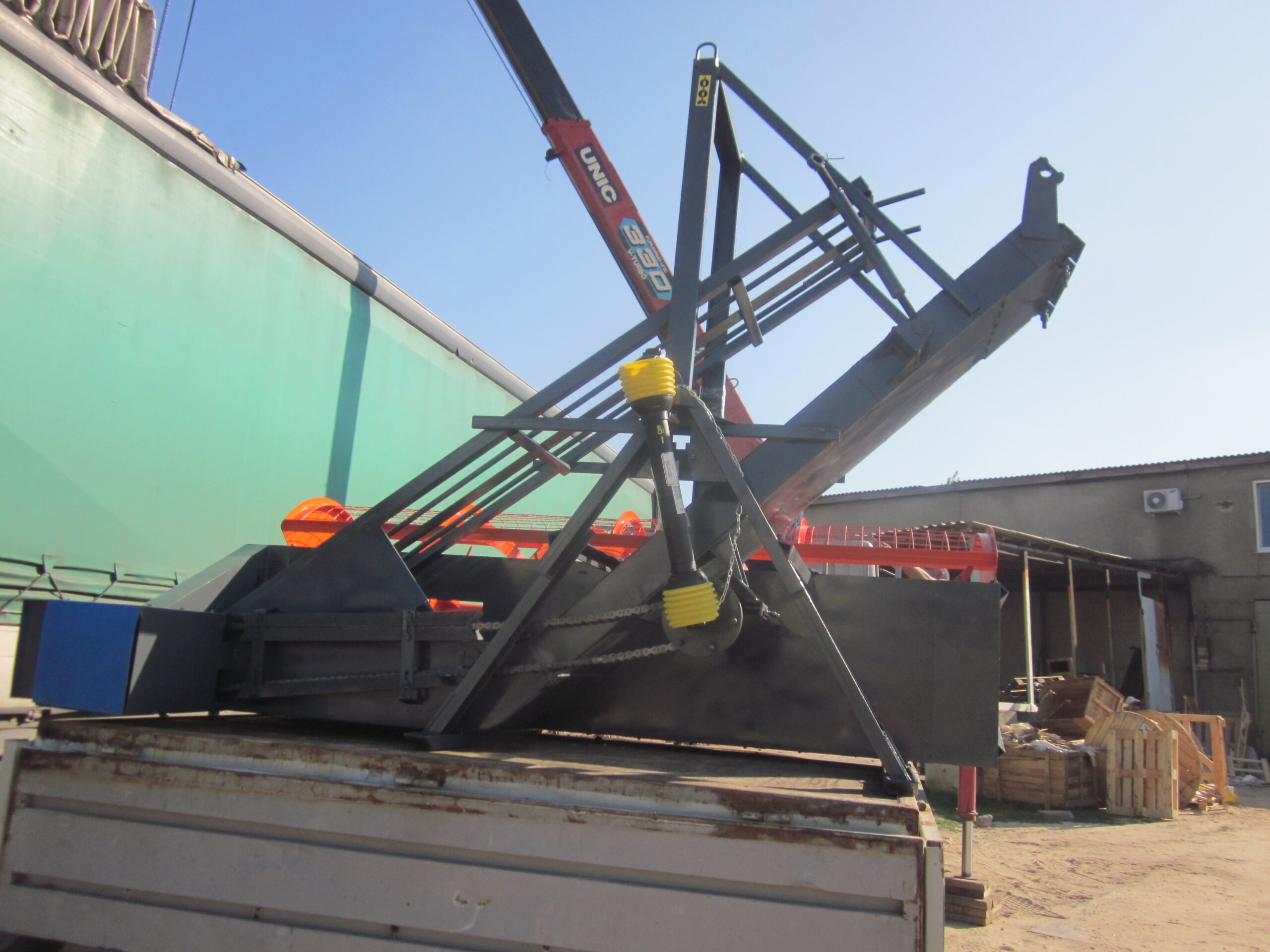

На трактор, погрузчик навешивается посредством автоматической сцепки (5). Привод рабочих органов осуществляется от ВОМ трактора посредством карданного вала (6). Рабочие скорости движения агрегата обеспечиваются с помощью ходоуменьшителя. Переезды по погрузочной площадке погрузчик может осуществлять в рабочем положении транспортёра отгрузочного. При более дальних переездах внутри хозяйства для сокращения габаритной ширины, транспортер отгрузочный при помощи винтовой стяжки переводится в транспортное положение I или II. При переводе в положение П винтовую стяжку отсоединить от наклонного транспортера.
Работает погрузчик зерна следующим образом. Вращение от заднего вала отбора мощности (1) трактора, через карданный вал (2) передается на промежуточную опору (3), снабженную предохранительной муфтой. С опоры, вращения, при помощи цепной передачи (4) и звездочки (5) передается одновременно на ведущий вал (6) транспортера и через цепную муфту (7), на входной вал конического редуктора (8). С конического редуктора (8), при помощи цепи (9) и звездочек (10) и (11) вращение передается на шнековый питатель (12).

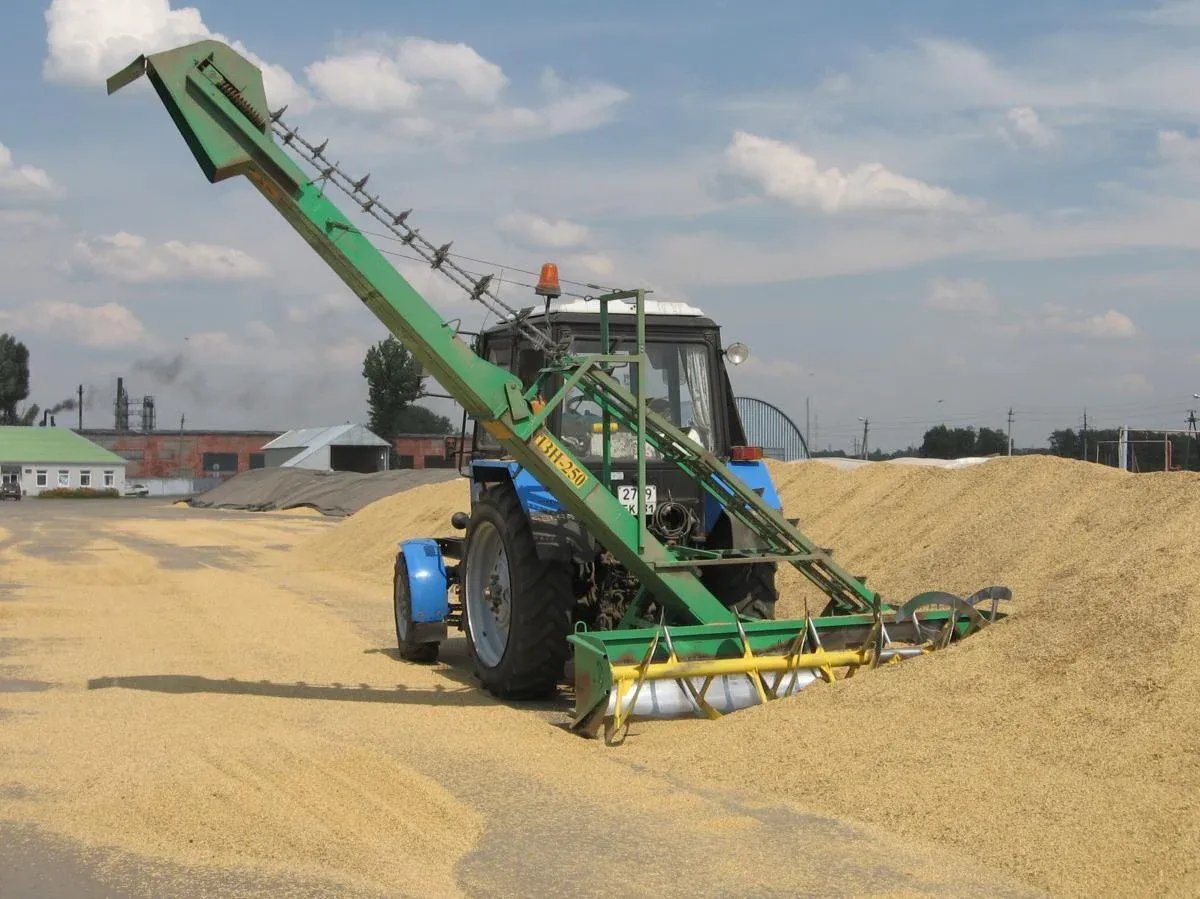

Шнек, вращаясь, подает зерно из бурта к загрузочному окну отвала и загружает скребковый транспортер, который перемещает зерно в транспортное средство или бурт.
Навешивается на трактор при помощи автоматической сцепки за 8-10 мин. Привод осуществляется от ВОМ трактора. Конструкция рабочих органов исключает применение ручного труда на вспомогательных операциях. Транспортные переезды внутри хозяйства могут совершаться со скоростью 20 км/час.
Погрузчик зерна оборудован предохранительной муфтой, обеспечивающей предотвращение его поломок вследствие попадания во вращающиеся узлы и детали сторонних предметов. Он может быть использован также при погрузке других сыпучих материалов с незначительным удельным весом и не содержащих крупных включений.
Актуальная цена на Погрузчик зерна навесной шнековый ПЗН-250 указана на нашем сайте!
Узнать подробную информацию а также купить Погрузчик зерна навесной шнековый ПЗН-250 Вы можете связавшись с нашими специалистами!
Гарантия на технику 1 год!
Скачать техническую информацию в ПДФ
