Протравитель семян камерный ПС-20 УК самоходный
Протравливатель семян камерный ПС-20 предназначен для предпосевной обработки семян зерновых, бобовых и технических культур водными растворами пестицидов. с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста. Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.

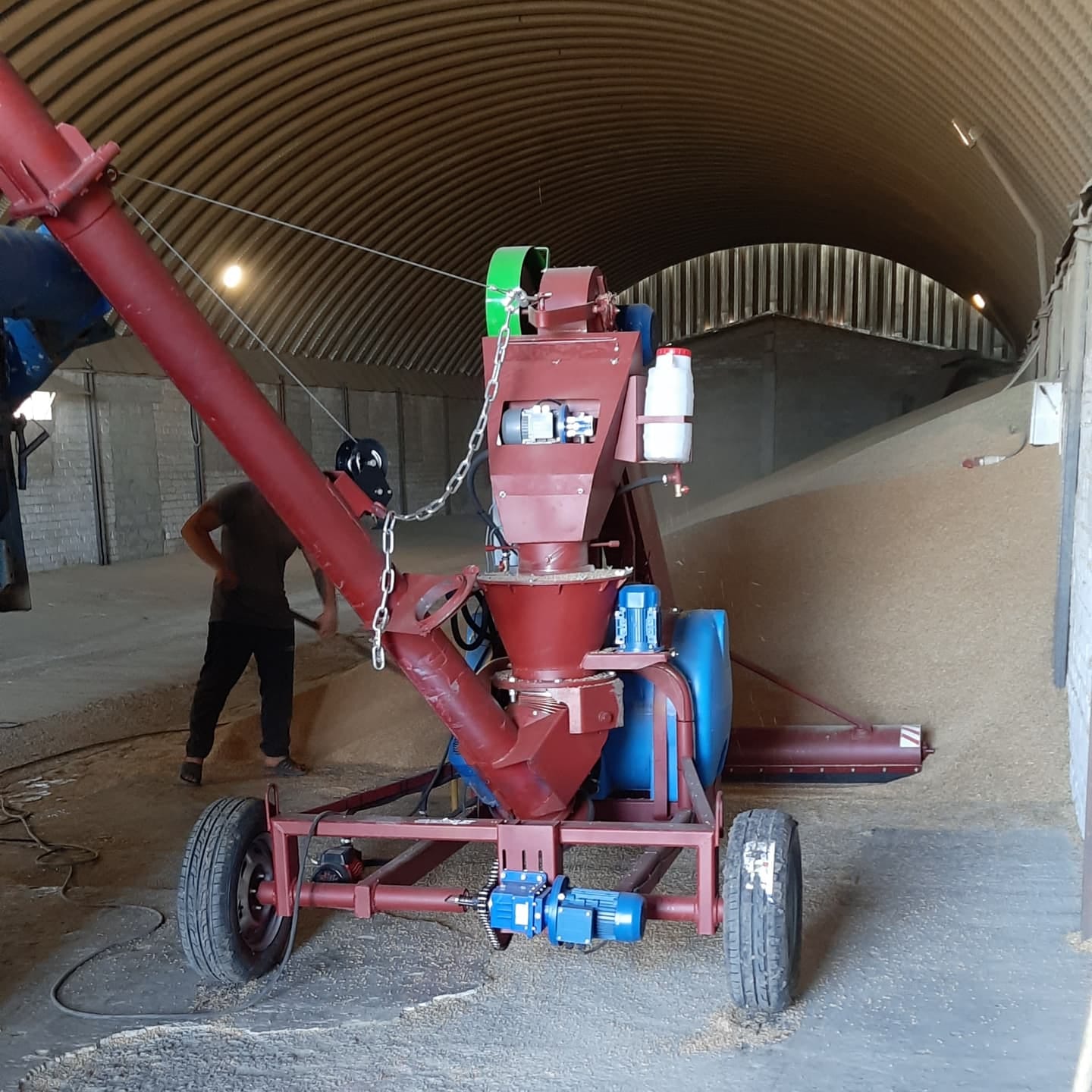

Протравливатель семян ПС-20 УК состоит из следующих основных узлов и механизмов: рамы с ходовой частью, транспортера загрузочного со шнековым подборщиком, протравливающей камеры, дозирующего устройства, ящика управления; бака; механизма подъема.
Поворот машины осуществляется штурвалом через механизм поворота, установленном непосредственно па поворотной оси вилки переднего колеса. Поворот переднего колеса осуществляется при движении машины.

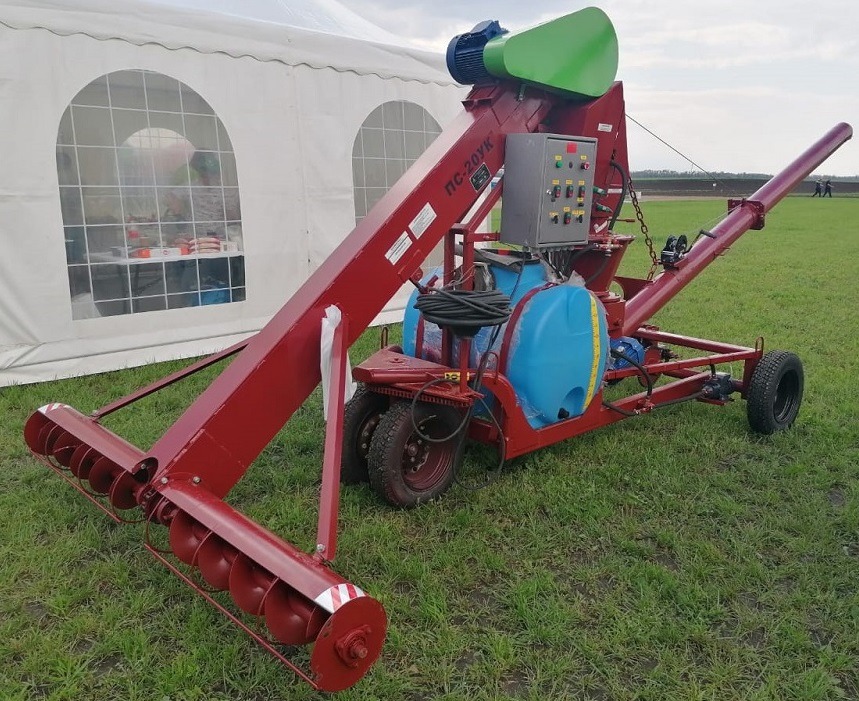

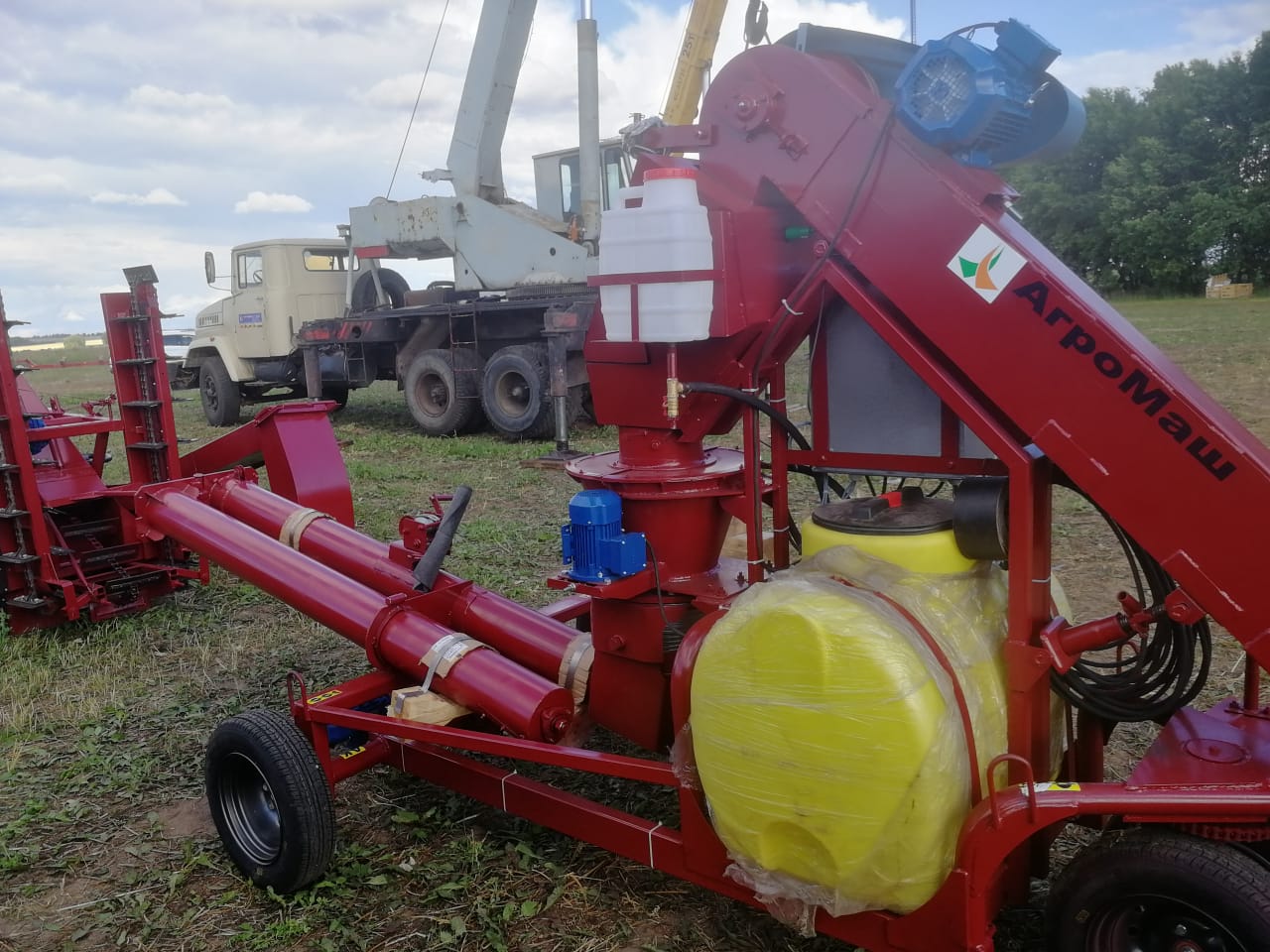

Протравливатель ПС-20УК состоит из следующих сборочных единиц:
- бункера для накопления семян
- камеры протравливания
- бака для рабочей жидкости
- насоса с системой дозирования жидкости
- шнека выгрузного
- транспортера загрузочного
- механизма поворота передних колес
- механизма подъёма загрузочного транспортера
- самохода
- шкафа управления
В движение протравливатель приводится с помощью мотор-редуктора и преобразователя частоты. Сборочные единицы смонтированы на раме (1), установленной на раме с пневматическими шинами. Выгрузной шнек поднимается и опускается оператором с помощью лебедки (12). На зерновом бункере установлен бачок с чистой водой, предназначенной для промывки системы и мытья рук оператора.
Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, самозагрузка семян, протравливание семян, выгрузка протравленных семян в загрузчики сеялок или мешки, промывка гидрокоммуникаций.
Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью трех датчиков, которые смонтированы на бункере семян. Приводом загрузочного транспортера управляют верхний и средний датчики, приводом насоса, форсунки и дозатора зерна -нижний.

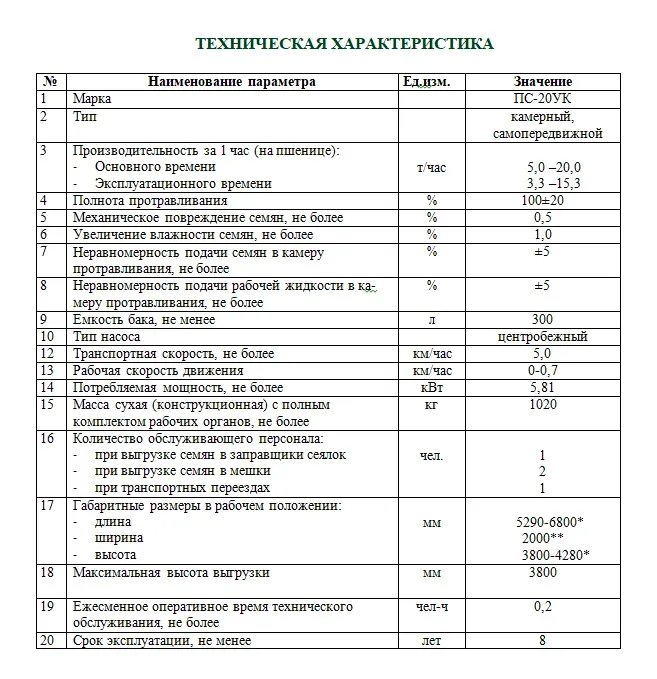

Технические особенности протравливателя семян и краткая технология производства:
Рама протравливателя представляет собой сварную конструкцию, установленную на трехколесном пневматическом ходу.
Плавная регулировка рабочей скорости (0-0,35 км/час) за счёт частотного преобразователя
Машина снабжена оборудованием, позволяющим работать как в автоматическом, так и ручном режиме работы
Удобный герметичный щит управления
Профессиональная емкость 300 л с технологичной горловиной и дыхательным клапаном
Профессиональный насос, а также фильтры, краны, шланги (по заказу — насос российского производства Belamos)
Перемешивание рабочего раствора гидромешалкой
Простая и надежная схема настройки подачи рабочего раствора с помощью калиброванного жиклера и манометра, визуальный контроль и быстрая проверка с помощью мерного стакана, понятная настроечная таблица
Надежные емкостные датчики с сигнализатором уровня для синхронизации поступления суспензии и семян и автоматизации процесса протравливания
Дозатор для семян от 3 до 20 т
Применен мотор-редуктор с частотным преобразователем, позволяющий обеспечить стабильную работу протравливающей машины независимо от высоты бурта, что дает большие преимущества по сравнению с аналогами
Высота выгрузного шнека позволяет производить загрузку протравленных семян в кузов грузового автомобиля ГАЗ, ЗИЛ, КамАЗ (высота 3,8 м)
Регулируемая высота выгрузного шнека для загрузки посевного материала в мешки
Все органы управления расположены с рабочей стороны оператора
Обеспечена защита электродвигателей от перегрузок
Транспортер загрузочный скребкового типа, что уменьшает травмирование зерна при подаче в протравливающую камеру
Протравливатель подключается к 3-х фазной сети питания 380 В через гибкий кабель L=30 метров
Рабочий раствор заливается через сетчатый фильтр горловины емкости, снабженной уровнемером для визуального контроля уровня жидкости
Насосом рабочий раствор в узел дозирования, состоящий из регулировочного крана (задвижка, манометр, калибровочный жиклер)
С помощью регулировочного крана оператор выставляет определенное давление, которое по таблице соответствует определенному расходу литров в минуту раствора, которое должно соотносится с устанавливаемым объемом подачи зерна. Оператор для точной настройки нормы рабочего расхода раствора, переключает этот поток в мерный цилиндр, обеспечивая точную калибровку подачи рабочего раствора в минуту. Визуально контроль подачи раствора осуществляется показанием манометра
Для обеспечения качественного перемешивания раствора оператор задает подачу рабочего раствора насосом в несколько раз превышающим потребность протравливания, поэтому обратным сбросом рабочего раствора в емкость обеспечивается качество перемешивания раствора
Превосходное качество протравливания достигается с помощью применения тарельчатого распылителя рабочего раствора
Обращаем ваше внимание, что только применение данного распылителя обеспечивает достижение заданной цели при использовании протравителя ПС – 20 УК
