Культиватор для сплошной обработки почвы КПМ-12
- Назначение изделия
Техническое руководство по эксплуатации предназначено для изучения устройства, регулировки, технического обслуживания и эксплуатации культиватора для сплошной обработки почвы КПМ-12 (далее-культиватор).
Культиватор предназначен для сплошной предпосевной и паровой обработки всех типов минеральных почв.
Культиватор работает на почвах, не засоренных камнями с абсолютной влажностью 13-20%, в почвенном слое 0…12 см.
Рельеф поля должен быть ровный. Уклон местности не более 8°.
Культиватор агрегатируется с тракторами класса 5.0…6.0. (от 260 л.с.).
В связи с постоянно проводимой работой по улучшению качества и технологичности своей продукции, производитель оставляет за собой право на внесение изменений в конструкцию машины, которые не будут отражены в опубликованном материале.
- Технические данные
Таблица 1- Основные параметры и размеры
| Наименования параметра | Значение |
| Модель культиватора | КПМ-12 |
| Производительность за 1 час основного времени (расчетная) , га/ч | 7,0-14,0 |
| Ширина захвата, м | 12,0 |
| Масса культиватора в сборе, кг, не более | 5000±100 |
| Рабочая скорость, км/ч | 6-12 |
| Транспортная скорость, км/ч не более | 15 |
| Габаритные размеры: | |
| В рабочем положении,мм | |
| · длина | 9980100 |
| · ширина | 12270100 |
| · высота | 1000100 |
| В транспортном положении, мм | |
| · длина | 7500100 |
| · ширина | 2850100 |
| · высота | 3500100 |
| Дорожный просвет, мм | 250 |
| Количество рабочих органов (S-образная стойка), шт | 62 |
| Количество рядов рабочих органов, шт | 4 |
| Ширина стрельчатой лапы, мм | 260 |
| Количество катково-пружинных приставок, шт | 7 |
| Диаметр прикатывающего катка, мм | 350 |
| Ширина катка, мм: — основной — малый | 1900 1500 |
| Количество пружин на секции, шт: — основная — малая | 10 8 |
| Количество пружинных секций, шт : — основная — малая | 3 4 |
| Диаметр пружин, мм | 12 |
| Глубина обработки, см | 5-12 |
| Крошение почвы (размер фракций до 50 мм), % не менее | 80 |
| Количество точек смазки, шт. — ежесменных | 14 |
| — сезонных | 47 |
| Трудоемкость ежесменного ТО, чел-ч | 0,5 |
| Количество обслуживающего персонала, чел. | 1 |
| Гарантийный срок эксплуатации, месяцы | 12 |
| Срок службы, лет | До 8 |
3 Устройство и работа культиватора.

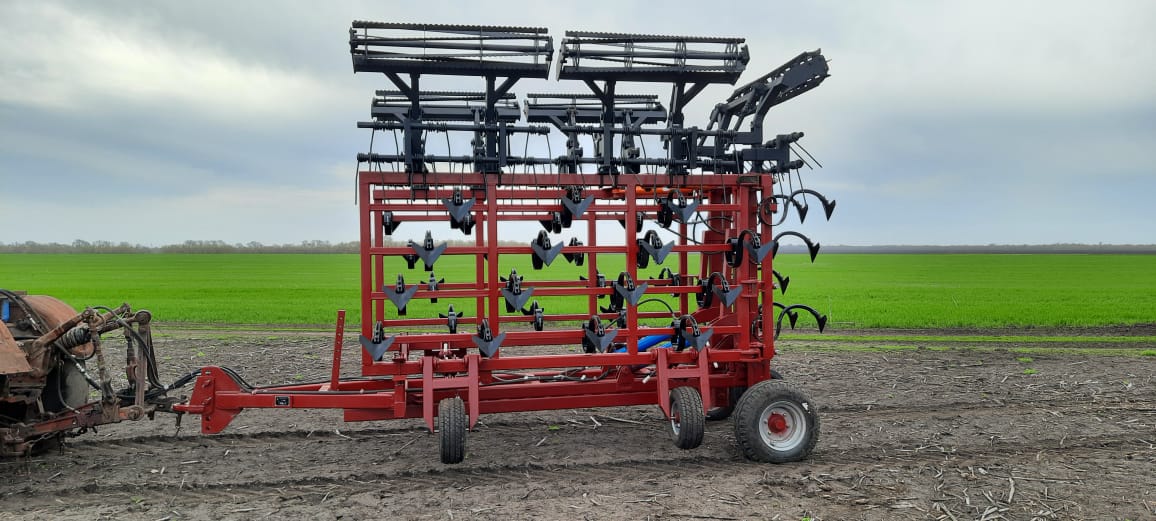

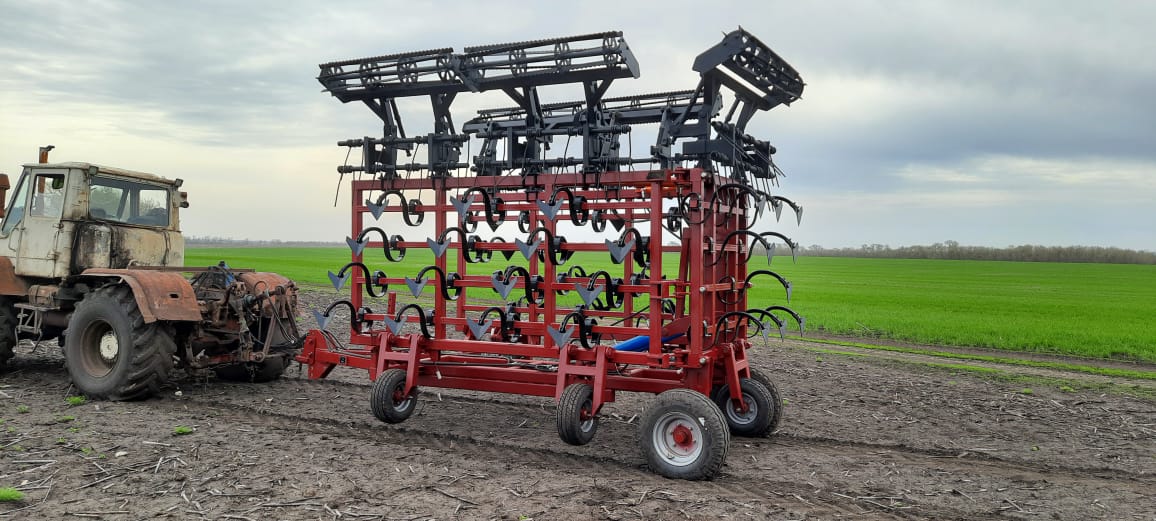

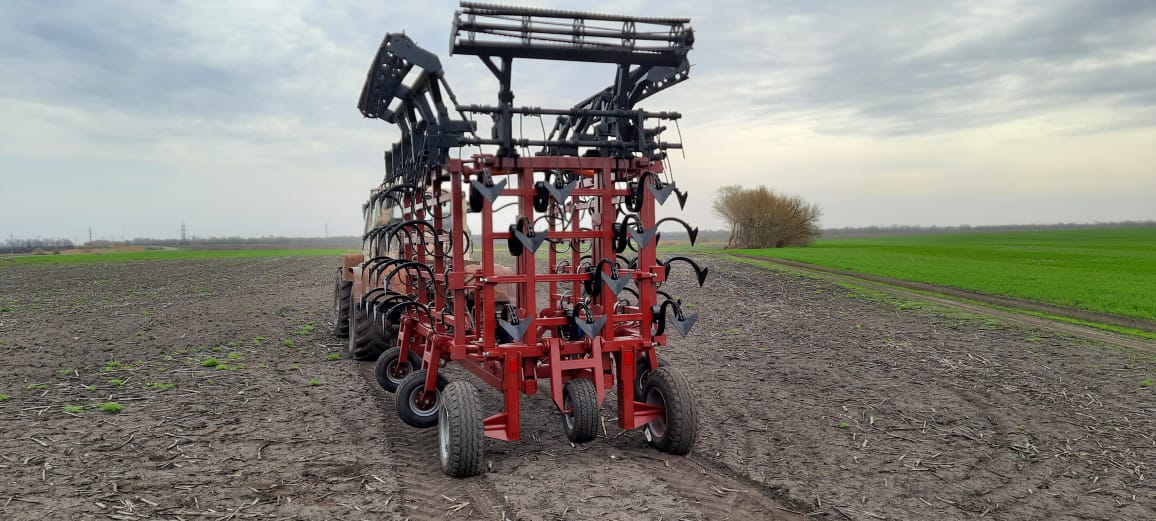

3.1 Культиватор КПМ представляет собой прицепной агрегат, состоящий (рисунок 1) из сницы 1, центральной секции 2, двух боковых секций 3, растяжек 4 и гидросистемы.
3.2 На центральной и боковой секции установлены копирующие колёса 5 с механизмом регулировки глубины обработки, а также рабочие органы 6 (S-образная стойка). На центральную и боковые секции дополнительно устанавливаются пружино-катковые приставки 7.
3.3 Рабочими органами 6 культиватора являются усиленная S-образная стойка 65х12.
3.4 Гидросистема предназначена для перевода культиватора из транспортного положения в рабочее и обратно, для разворотов культиватора в конце прохода. Гидросистема состоит из рукавов высокого давления (РВД), гидроцилиндров подъёма центральной рамы 100х50х630, гидроцилиндров складывания боковых секций крыльев 80х40х630.
Схема гидросистемы – рисунок 1, рисунок 2 ( Приложение 1).
Номинальное давление в гидросистеме — — 16 МПа – 20 МПа (160 – 200 атм)
3.5 Технологический процесс работы культиватора заключается в следующем.
Лапа отделяет от массива пласт почвы на заданную глубину и разрушает его, одновременно подрезая сорную растительность. Расположенные позади культиватора планчатые катки и пружинные секции окончательно выравнивают и уплотняют верхний слой почвы, формируя посевное ложе. В результате прохода агрегата почва полностью готова к посеву сельскохозяйственных культур.
