Культиватор для сплошной обработки почвы СКУ-14
-
- Назначение изделия
Культиватор предназначен для ранневесеннего закрытия влаги, паровой и предпосевной обработки всех типов минеральных почв, за один проход по полю обеспечивает полную подготовку почвы к посеву, совмещая культивацию, рыхление, выравнивание и предпосевное прикатывание почвы с созданием в посевном слое уплотненного ложа для семян.
Культиватор работает на почвах, не засоренных камнями с абсолютной влажностью 13-20%, в почвенном слое 0…12 см.
Рельеф поля должен быть ровный. Уклон местности не более 8°.

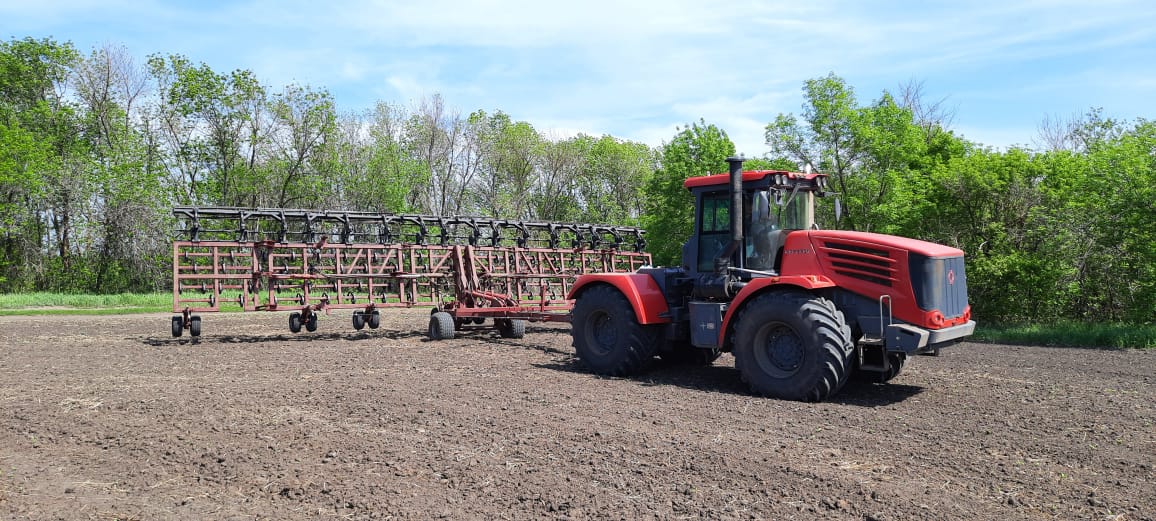

Культиватор агрегатируется с тракторами класса 6.0…8 .0 мощностью от 350 л.с.
- Технические характеристики Культиватора СКУ-14
| Наименования параметра | Значение |
| Модель культиватора | СКУ-14 |
| Агрегатируется с трактором класса | 5,0…..6,0 |
| Производительность за 1 час основного времени (расчетная) , га/ч | 10- 16 |
| Ширина захвата, м | 14 |
| Масса культиватора в сборе, кг, не более | 6800±100 |
| Рабочая скорость, км/ч | 10-12 |
| Транспортная скорость, км/ч не более | 15 |
| Габаритные размеры: | |
| В рабочем положении мм. : | |
| длина | 9100±100 |
| ширина | 14100±100 |
| высота | 1000±100 |
| В транспортном положении, мм | |
| длина | 7700±100 |
| ширина | 4450±100 |
| высота | 3900±100 |
| Дорожный просвет, мм | 250 |
| Количество рабочих органов (S-образная стойка), шт | 82 |
| Количество рядов рабочих органов, шт | 4 |
| Ширина стрельчатой лапы, мм | 255 |
| Количество катково-пружинных приставок, шт. | 8 |
| Диаметр прикатывающего катка, мм | 350 |
| Ширина катка, мм: — основной — малый | 2000 1500 |
| Количество пружин на секции, шт: — основная — малая | 10 8 |
| Количество пружинных секций, шт : — основная — малая | 4 4 |
| Диаметр пружин, мм | 7 |
| Глубина обработки, см | 5-12 |
| Крошение почвы (размер фракций до 50 мм), % не менее | 80 |
| Трудоемкость ежесменного ТО, чел-ч | 0,5 |
| Количество обслуживающего персонала, чел. | 1 |
| Гарантийный срок эксплуатации, месяцы | 12 |
| Срок службы, лет | До 8 |
3 Устройство и работа культиватора.

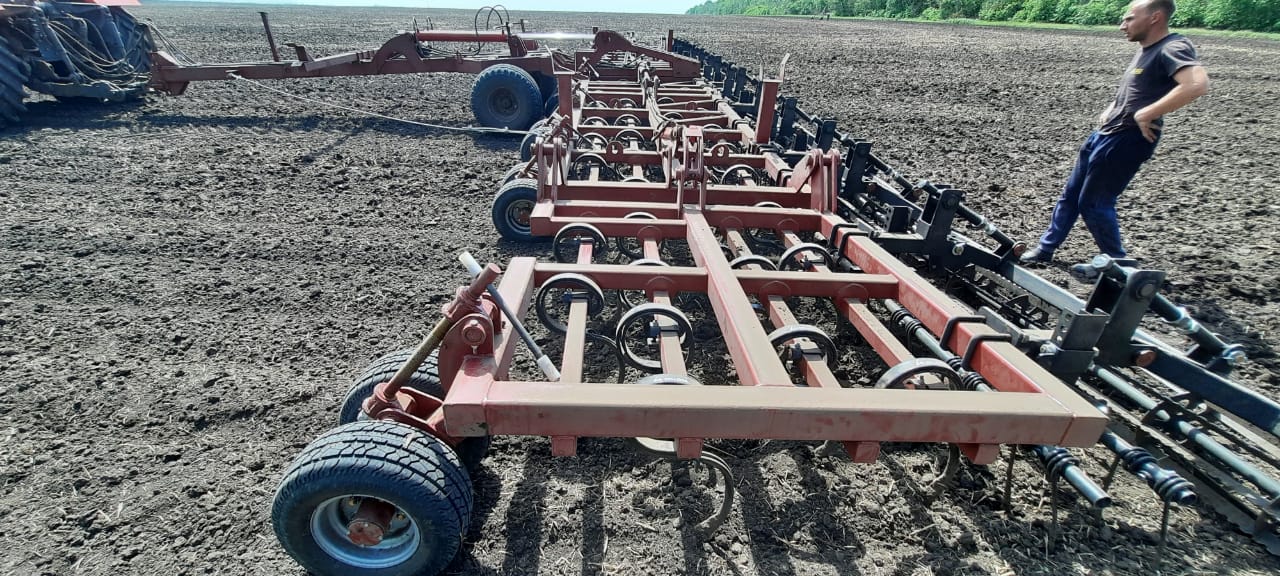

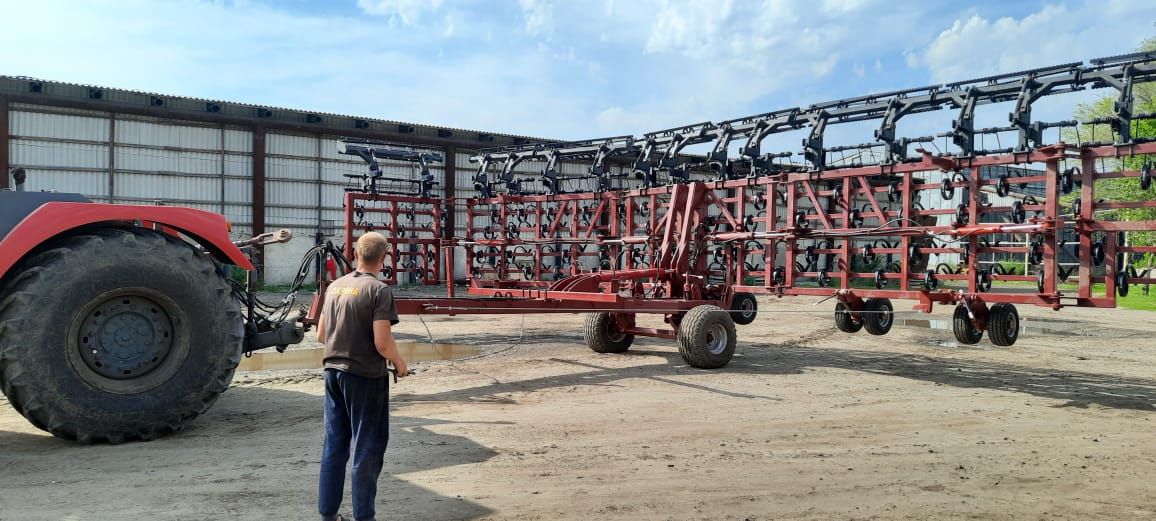

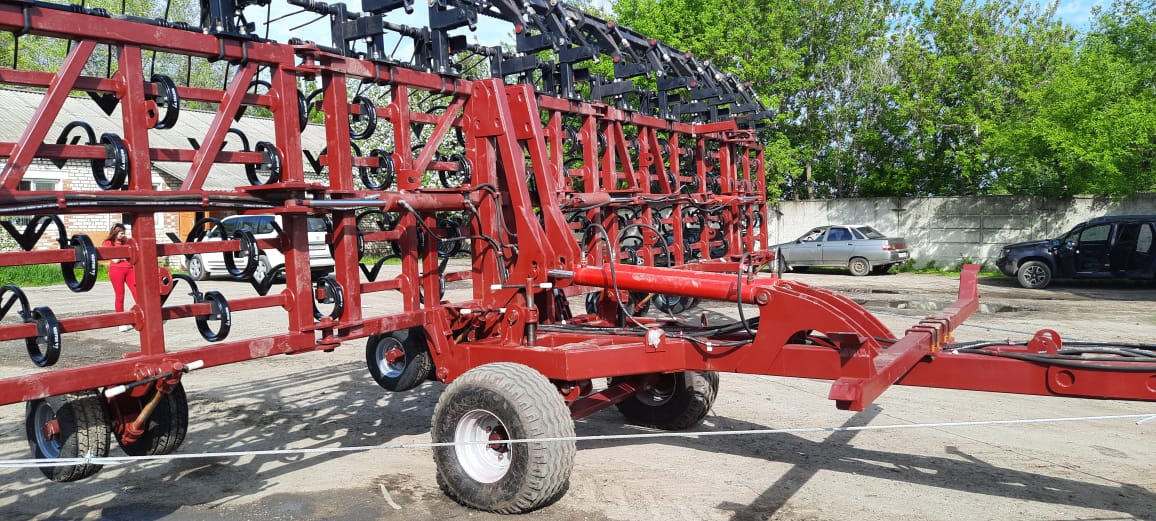

3.1 Культиватор СКУ представляет собой прицепной агрегат, состоящий (рисунок 1) из сницы 1, центральной секции 2, двух крыльев 3, двух дополнительных секций 4, тросовых растяжек 5 и гидросистемы.
3.2 На центральной секции, на крыльях и на дополнительных секциях установлены сдвоенные копирующие колёса 6 с механизмом регулировки глубины обработки, а также рабочие органы 7 (S-образная стойка). На все секции дополнительно устанавливаются пружинно-катковые приставки 8.
3.3 Рабочими органами 7 культиватора являются усиленная S-образная стойка 65х12.

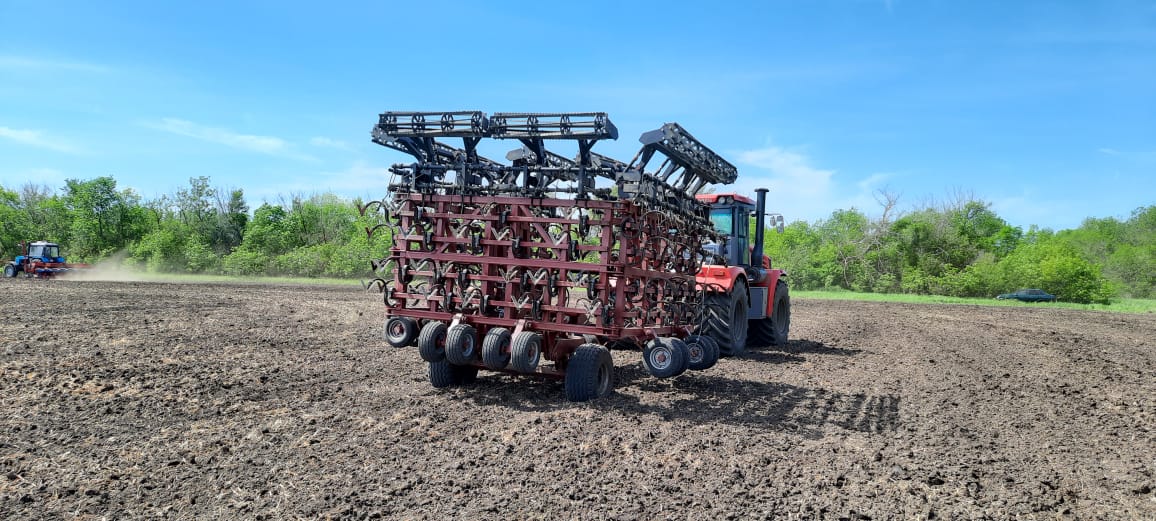

3.4 Гидросистема предназначена для перевода культиватора из транспортного положения в рабочее и обратно, для разворотов культиватора в конце прохода. Гидросистема состоит из рукавов высокого давления (РВД), гидроцилиндров подъёма центральной рамы 110х56х1000, гидроцилиндров складывания крыльев 100х40х500 и гидроцилиндров складывания дополнительных секций 80х40х400.
3.5 Технологический процесс работы культиватора заключается в следующем.
Лапа отделяет от массива пласт почвы на заданную глубину и разрушает его, одновременно подрезая сорную растительность. Расположенные позади культиватора планчатые катки и пружинные секции окончательно выравнивают и уплотняют верхний слой почвы, формируя посевное ложе. В результате прохода агрегата почва полностью готова к посеву сельскохозяйственных культур.
