Загрузчик для посевных агрегатов ЗПМ-25М
Предназначен для загрузки посевных агрегатов семенами зерновых, зернобобовых, а также загрузки гранулированными удобрениями посевных агрегатов и машин для внесения минеральных удобрений.
Загрузчик сеялок и посевных машин ЗПМ-25М

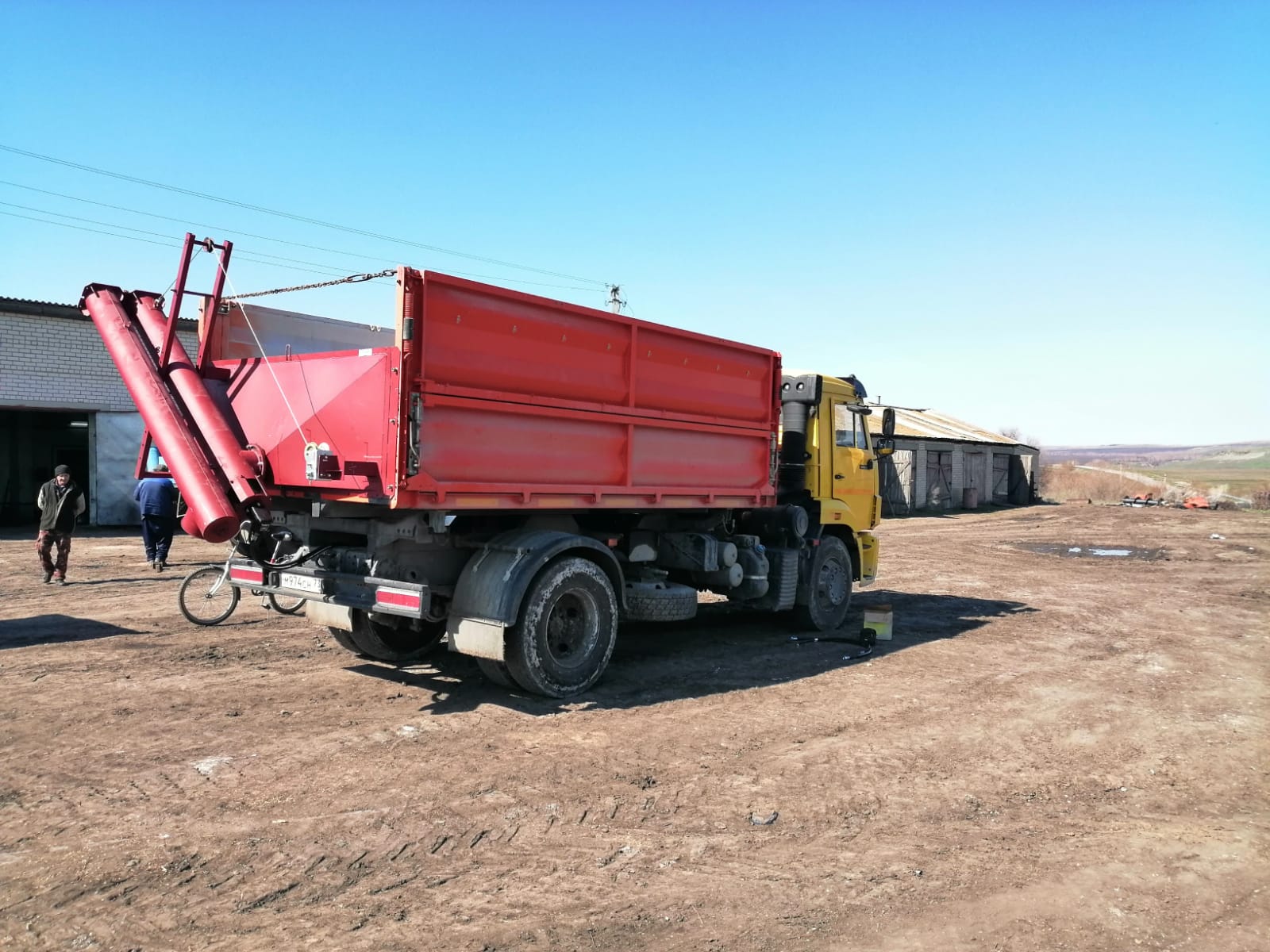

Автомобиль, оснащённый загрузчиком сеялок ЗПМ-25М, предназначен для работы в полевых
условиях для доставки семян и удобрений к посевным агрегатам.

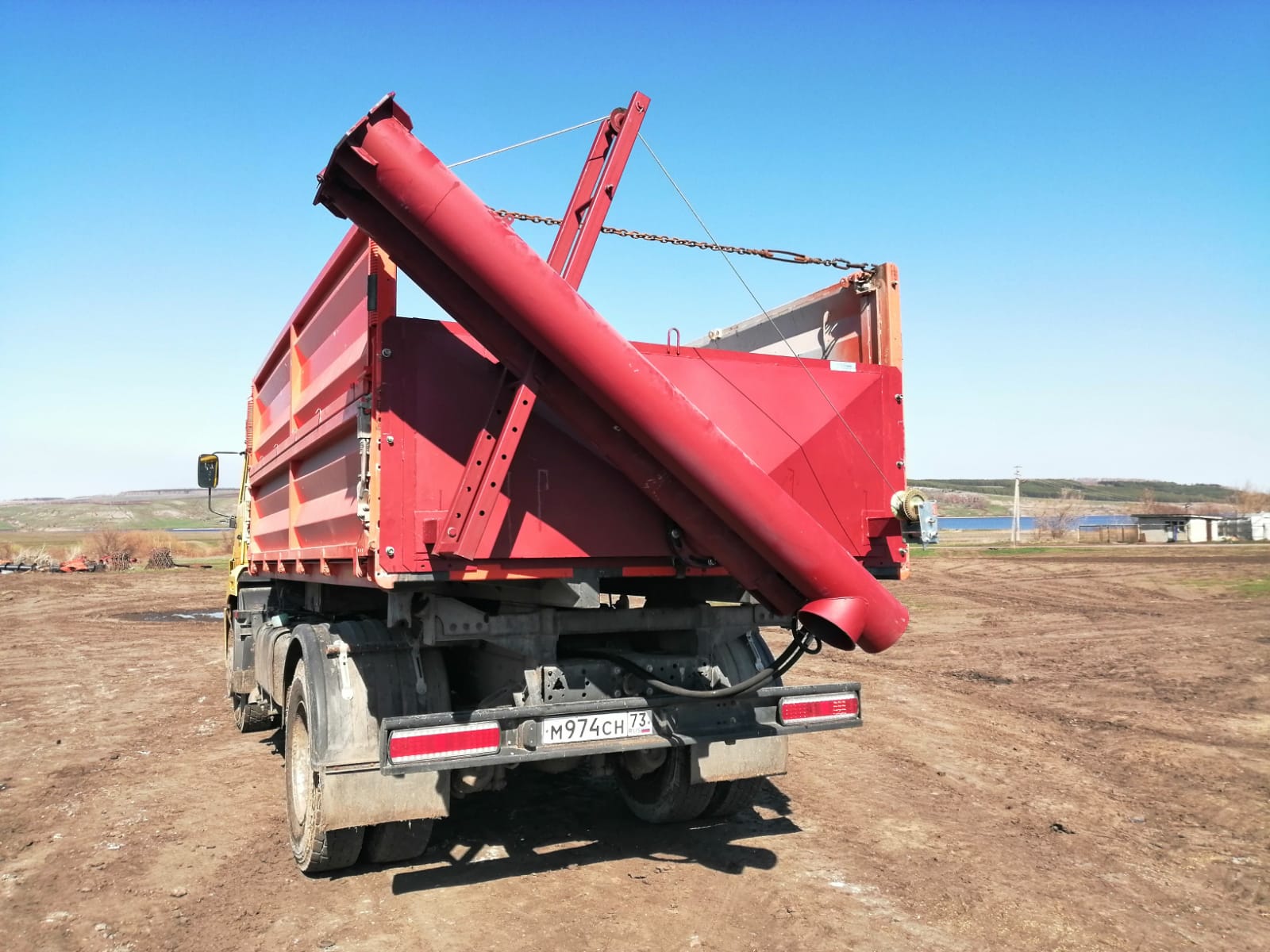

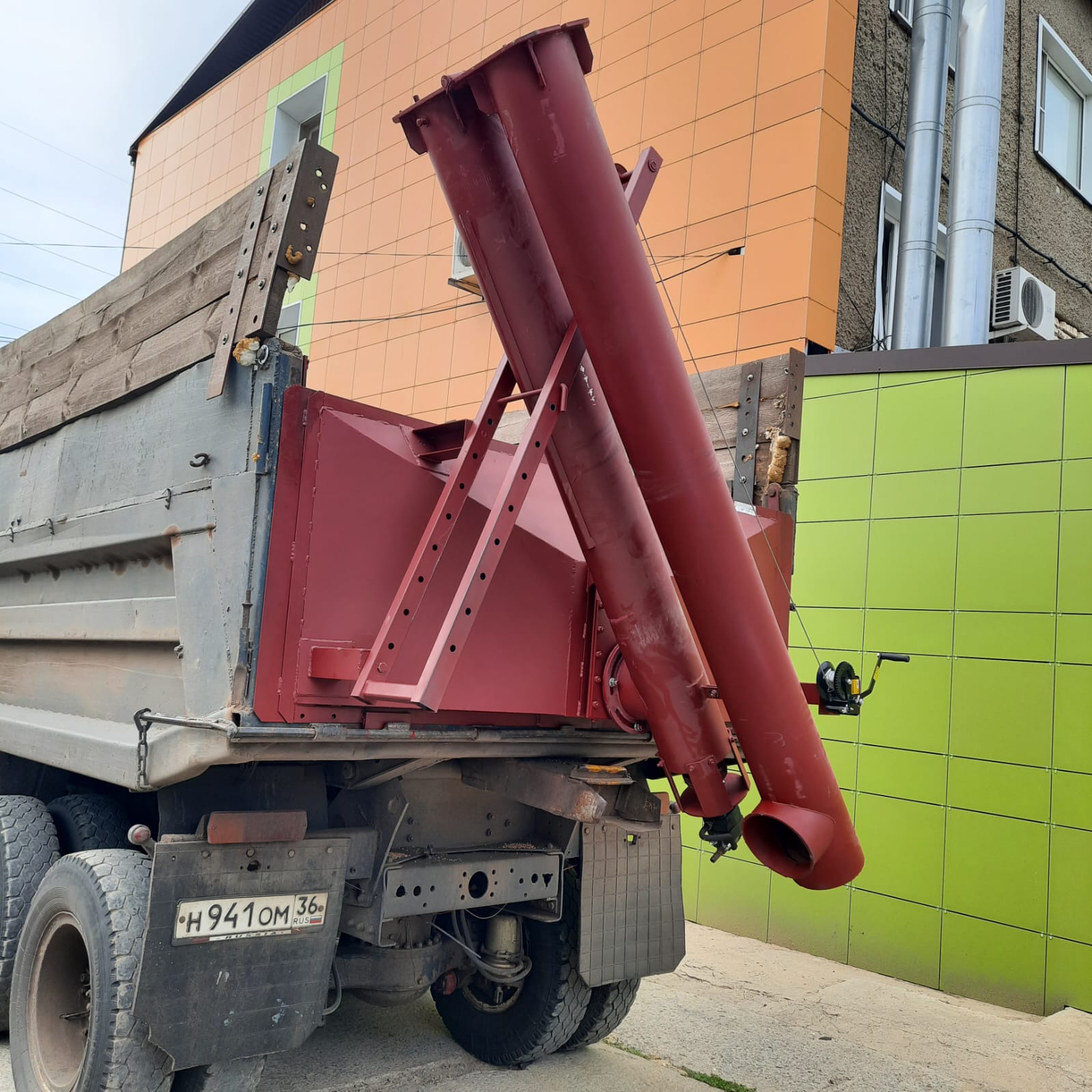

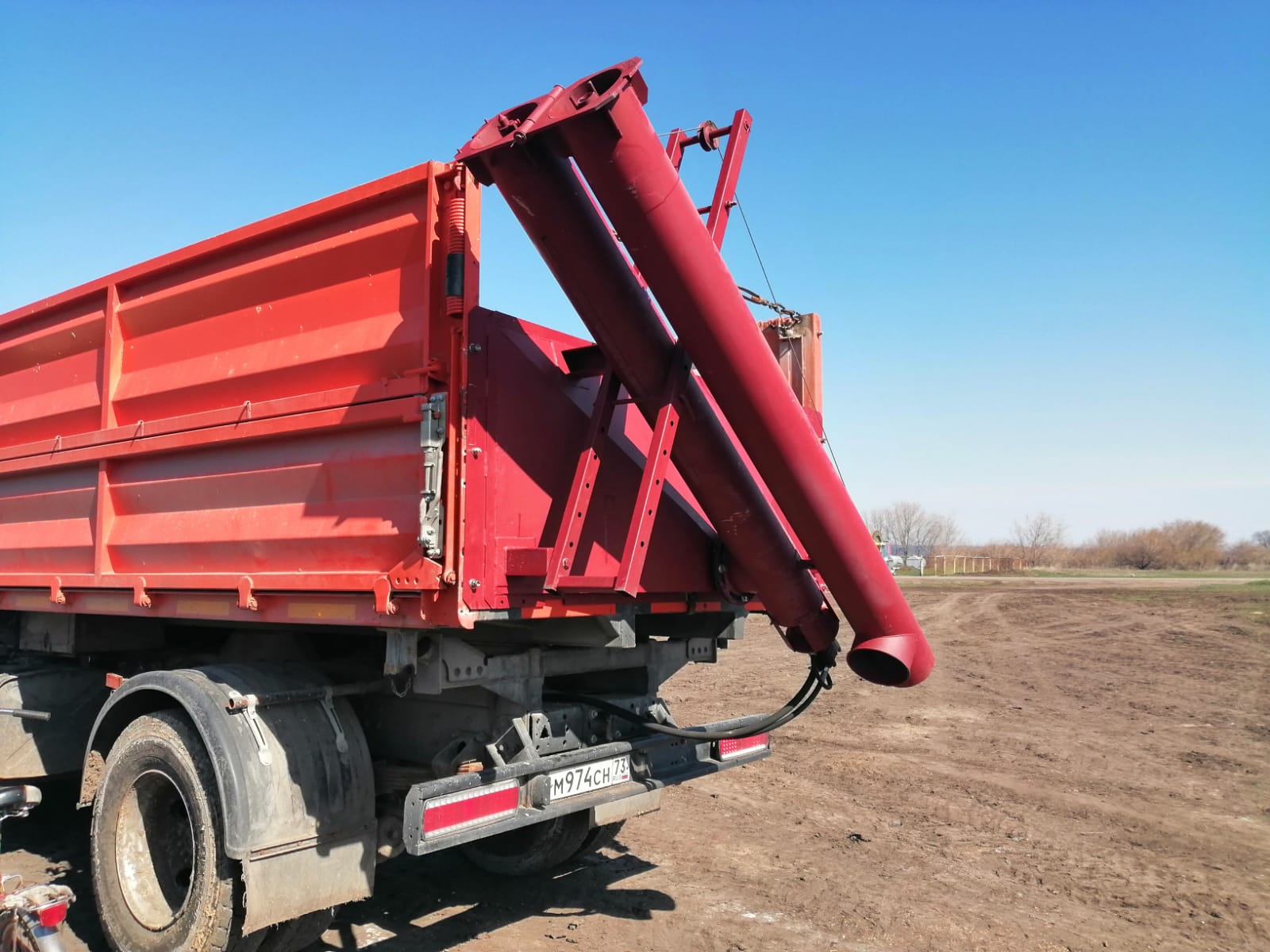

Загрузчик представляет собой приспособление, устанавливаемое взамен заднего борта кузова автомобилей — самосвалов и их модификаций. В конструкции загрузчика использован гидропривод загрузочного шнекового транспортера. Шнек загрузчика имеет два положения – транспортное и рабочее.
Производительность загрузчика напрямую зависит от состояния гидравлической системы автомобиля, марки гидронасоса (его производительности) и от оборотов двигателя.
Для надёжной работы гидромотора загрузчика рекомендуется установка на автомобиль гидронасоса марки НШ-50.
Автомобильный загрузчик сеялок ЗПМ-25М (рисунок 1) предназначен для загрузки посевных агрегатов семенами зерновых, а также загрузки гранулированными удобрениями посевных агрегатов и машин для внесения минеральных удобрений.
Автомобильный загрузчик сеялок ЗПМ-25М комплектуется универсальным бункером, предназначеный для навешивания взамен заднего борта на автомобили — самосвалы . Все комплектующие, необходимые для навешивания загрузчика, поставляются в ЗиПе загрузчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗПМ-25М:
| Наименование параметра | Значение параметра | |
| 1. | Модель загрузчика | АЗС/ЗПМ-25М |
| 2. | Тип | бортовой |
| 3. | Устанавливается на автомобили-самосвалы марки | |
| 4. | Масса загрузчика (конструкционная), кг, не более | 190±10% |
| 5. | Транспортная скорость, км/ч, не более | 50 |
| 6. | Габаритные размеры загрузчика (при навешивании на автомобиль марка ГАЗ-53), мм: в транспортном положении
— ширина — высота
|
2620±150 3100±150
|
| 7. | Вылет шнека рабочий, мм: — по горизонтали — ло вертикали (под углом 00 ÷ 45 0) | 2800 — 4200±50** 1300 — 4100±50** |
| 8. | Максимальная высота загрузки, мм | 4400±50** |
| 9. | Максимальный угол подъёма кузова автомобиля, не более чем на | 30 градусов |
| 10. | Производительность за 1 час основного времени, т/ч (расчетная) | до 25 |
| 11. | Максимальная частота вращения гидромотора, об/мин | 400 |
| 12. | Номинальный крутящий момент, Нхм | 340** |
| 13. | Количество точек смазки, шт. — сезонных | 1 |
| 14. | Трудоемкость ежесменного ТО, чел.-ч | 0,15 |
| 15. | Количество обслуживающего персонала, чел. | 1 |
| 16. | Гарантийный срок эксплуатации, месяцы | 12* |
| 17. | Срок службы, лет | до 5 |
УСТРОЙСТВО И РАБОТА ЗАГРУЗЧИКА

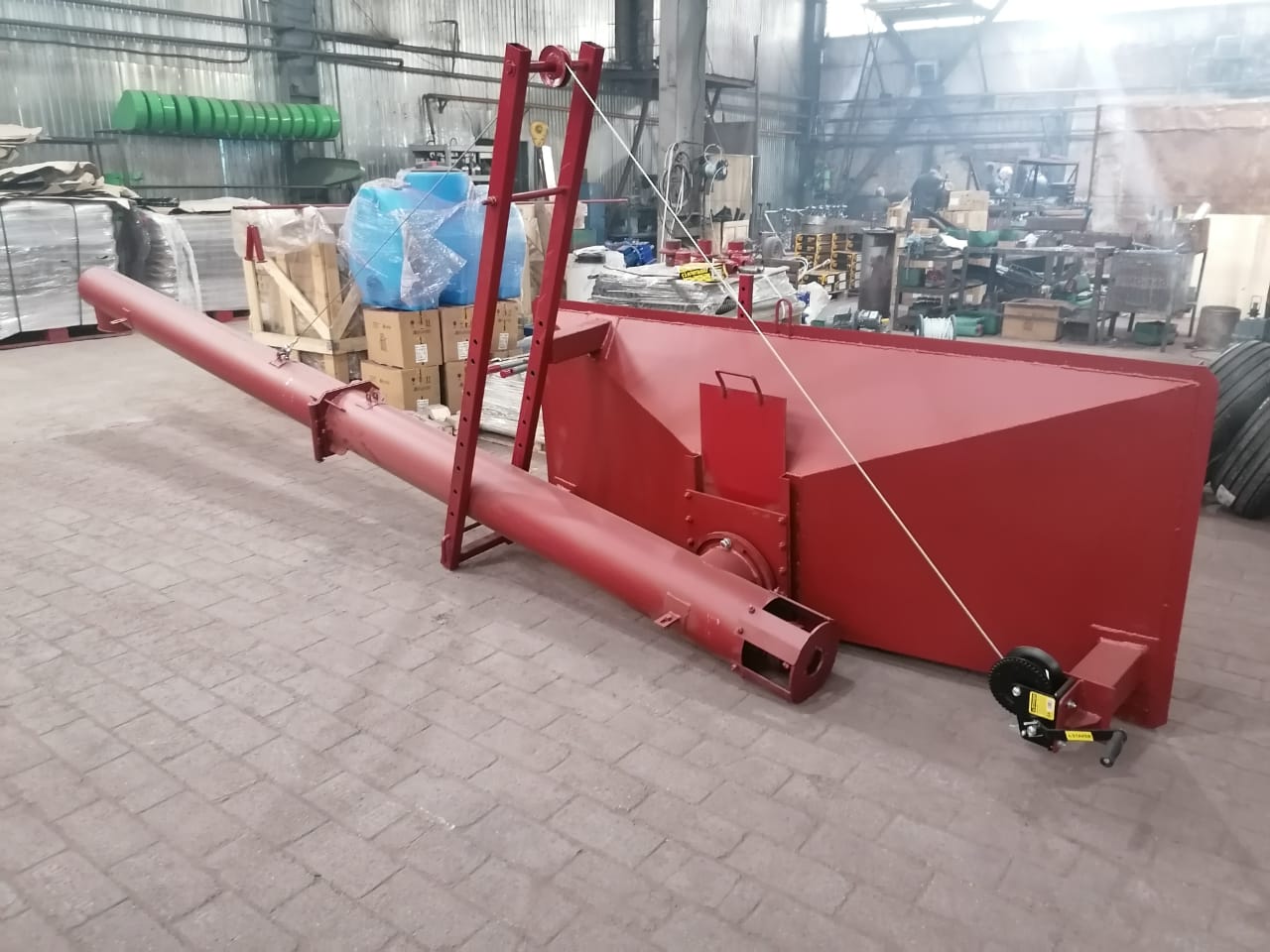

Автомобильный загрузчик сеялок ЗПМ-25 М представляет собой устройство в виде сменного заднего борта кузова автомобиля-самосвала и состоит из бункера в сборе 1 (рисунок 1), шнека 2, шнека откидного 3, пальца 5, шплинт 6, шайба 7, рамки 8, каната 9, лебедки 10, гидромотора11.
Принцип работы загрузчика. При подъеме кузова автомобиля-самосвала, транспортируемый материал ссыпается и попадает в приемную часть транспортера шнекового. Приводимый во вращение гидромотором шнековый транспортер перемещает материал до выгрузного окна откидного шнека 3, где он ссыпается в направленное место.
В комплект поставки (в зависимости от модели загрузчика) входят:
- Специальный задний борт
- Шнековый транспортер
- Гидро –распределитель
- Реверсивная лебедка
- Полный комплект гидромагистралей и крепежа
Купить Автомобильный загрузчик сеялок и посевных машин ЗПМ-25М по выгодной цене на сайте agro61.ru
Актуальная цена на загрузчик сеялок и посевных машин ЗПМ-25М на указана на нашем сайте!
Узнать подробную информацию а также купить загрузчик сеялок и посевных машин ЗПМ-25М Вы можете связавшись с нашими специалистами!
Гарантия на технику 1 год!
